สายควบคุมแบบหมุนแบบดึงอย่างเดียว – Phidix Non-Locking Series
หน้านี้ให้ภาพรวมอย่างเป็นทางการสำหรับสายควบคุมแบบหมุนแบบไม่ล็อคเกรดอุตสาหกรรมของ Phidix
สำหรับตัวเลือกการปรับแต่งหรือการกำหนดค่าสแตนเลส โปรดเยี่ยมชม หน้าการปรับแต่งสายเคเบิลแบบหมุน.
สายควบคุมแบบหมุนคืออะไร?

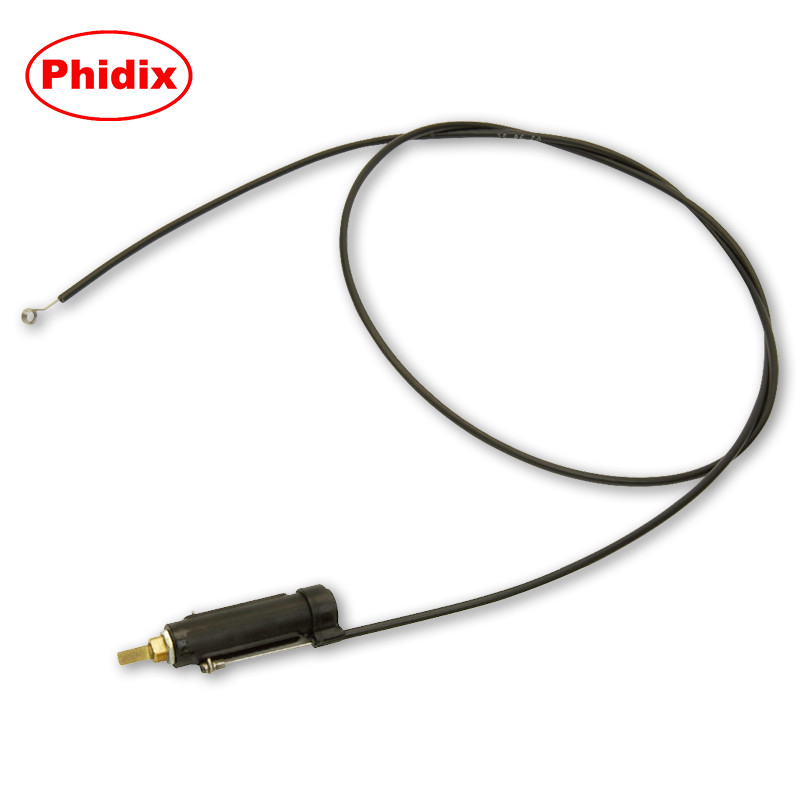

สายควบคุมแบบหมุนของ Phidix แปลงอินพุตการหมุน (โดยทั่วไปสูงสุด 270°) เป็นการเคลื่อนที่เชิงเส้น ทำให้สามารถสั่งงานระบบกลไกจากระยะไกลได้—โดยไม่ต้องมีความซับซ้อนของระบบอิเล็กทรอนิกส์หรือระบบไฮดรอลิก
สายเคเบิลนี้ไม่ล็อค ซึ่งหมายความว่าจะกลับมาได้อย่างอิสระโดยไม่มีการเลื่อนหรือเดเทนต์ เหมาะอย่างยิ่งสำหรับการควบคุม HVAC แบบแมนนวล วาล์วเครื่องทำความร้อน แดมเปอร์ การปิดระบบทางทะเล และการใช้งานอื่นๆ ที่จำเป็นต้องมีการเคลื่อนที่แบบเรียบและแบบผลัก-ดึง
หลักการทำงานหลัก: การหมุน 270° = การเดินทางเชิงเส้น 1.5"

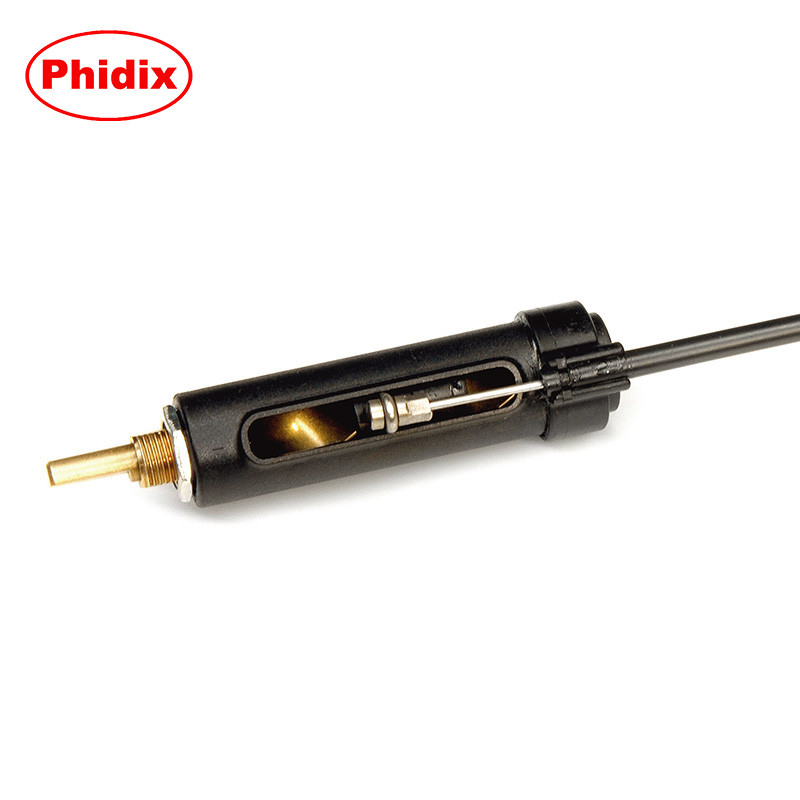

ภายใน สายเคเบิลมีแกนด้านในแบบเกลียวที่ยืดหยุ่นซึ่งอยู่ในท่อเสริมแรง ด้ามจับแบบหมุนจะหมุนเพลาอินพุต (CW หรือ CCW) ขับเคลื่อนลวดภายในเพื่อสร้างจังหวะเชิงเส้นสูงสุด 1.5 นิ้วที่เอาต์พุต
แผนผังอย่างง่าย:
อินพุตการหมุน → เอาต์พุตเชิงเส้น
การออกแบบนี้ช่วยให้มั่นใจได้ถึงการส่งผ่านที่แน่นหนา แบ็คแลชน้อยที่สุด และการเคลื่อนที่ที่แม่นยำสำหรับระบบที่ต้องการการควบคุมระยะไกลแต่เป็นแบบกลไก
ทำไมต้องเลือกแบบหมุนแบบกลไกมากกว่าการสั่งงานด้วยระบบอิเล็กทรอนิกส์?
| คุณสมบัติ |
สายเคเบิลแบบหมุนแบบกลไก |
แอคทูเอเตอร์อิเล็กทรอนิกส์ |
| ความซับซ้อนของสายไฟ |
ไม่มี |
ต้องใช้สายไฟและพลังงาน |
| ความทนทานต่อความล้มเหลว |
สามารถใช้งานด้วยตนเองได้เสมอ |
อาจต้องใช้เครื่องมือวินิจฉัย |
| ความทนทานต่อสภาพแวดล้อม |
ทนต่อฝุ่น การสั่นสะเทือน ความชื้น |
มักต้องการกล่องหุ้ม |
| การบำรุงรักษา |
เปลี่ยนง่าย |
อาจต้องใช้ช่างเทคนิคบริการ |
สายเคเบิลแบบหมุนของ Phidix เหมาะสำหรับ สภาพแวดล้อมที่สมบุกสมบันและมีพื้นที่จำกัด ที่ความเรียบง่ายและความน่าเชื่อถือมีความสำคัญมากกว่าระบบอัตโนมัติ

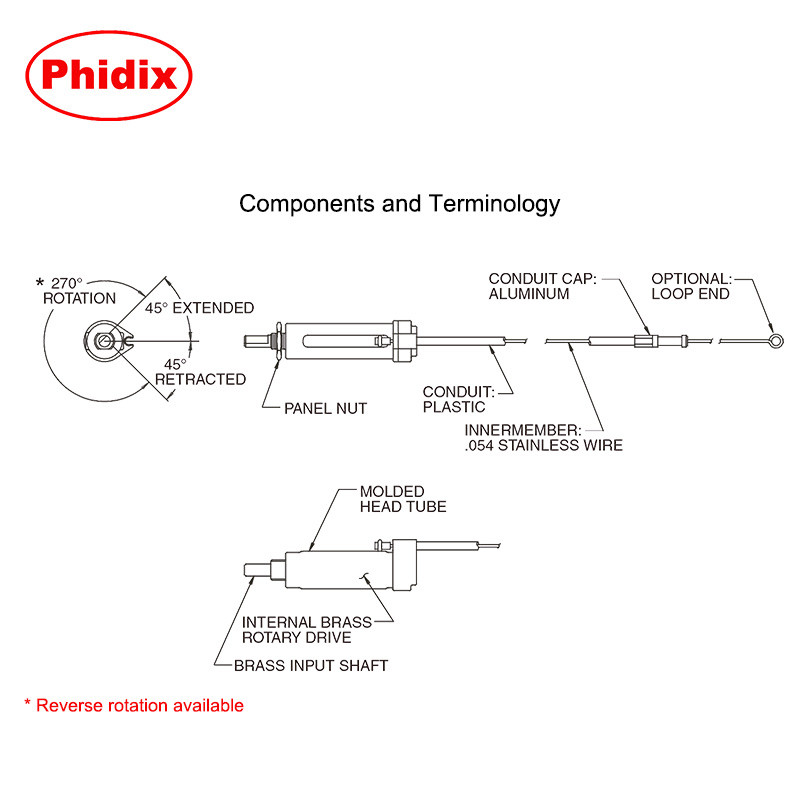

องค์ประกอบโครงสร้างและวัสดุ
• เพลาอินพุต: ทองเหลือง (มาตรฐาน); มี CW หรือ CCW

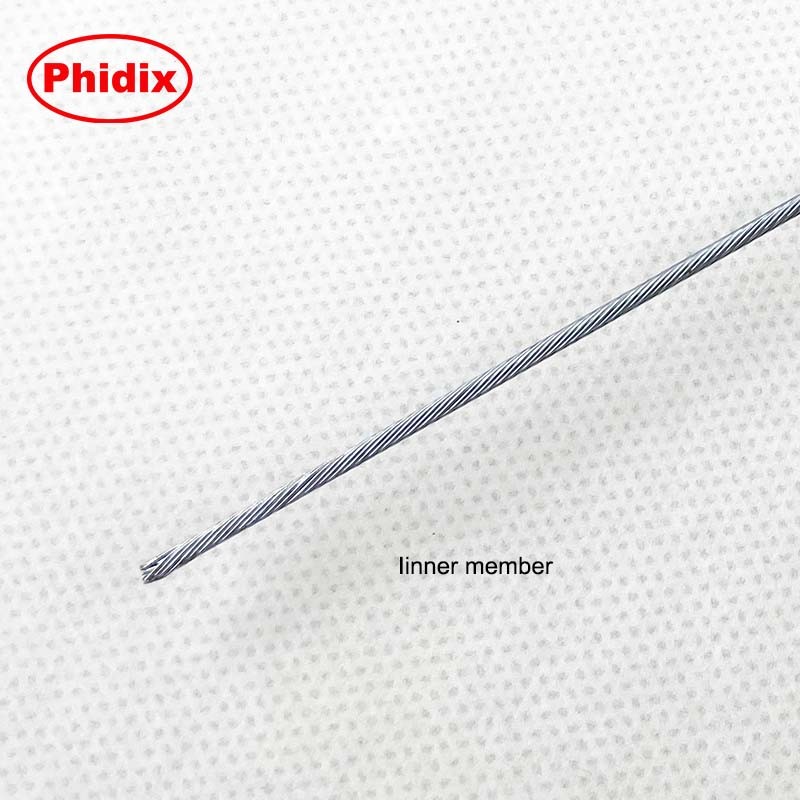

• ลวดด้านใน: แกนสแตนเลส 1x7
• ตัวเรือน: พลาสติกเสริมแรงพร้อมเกลียวสำหรับติดตั้ง
• ปลายเอาต์พุต: สลักลูกบอล ห่วง หรือข้อต่อก้านแบบกำหนดเอง
เกลียวสำหรับติดตั้ง: M12 x 1.0 หรือ 3/8-24 UNF
สปริงคืน: ตัวเลือกสำหรับการใช้งานที่ต้องการแรงรีเซ็ต

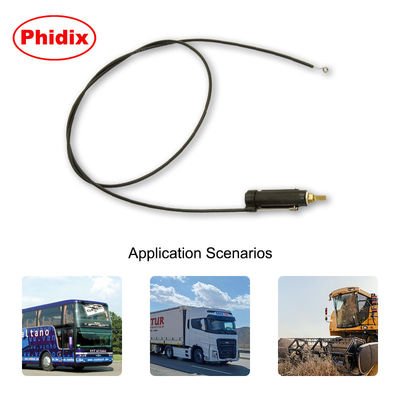

การใช้งานทั่วไป
| การใช้งาน |
กรณีการใช้งาน |
| ระบบ HVAC |
การสั่งงานช่องระบายอากาศหรือแดมเปอร์ด้วยตนเอง |
| ยานยนต์เชิงพาณิชย์ |
การควบคุมวาล์วเครื่องทำความร้อนในห้องโดยสาร |
| เครื่องยนต์ทางทะเล |
คันโยกปิดเครื่อง การควบคุมโช้ค |
| เครื่องจักรกลการเกษตร |
การสั่งงานข้อต่อแบบปิด |
สายเคเบิลนี้มักจะถูกรวมเข้ากับ ปุ่มหมุนแบบติดตั้งบนแผง ส่งแรงไปยังส่วนประกอบที่อยู่ห่างออกไปหลายฟุต—แม้ผ่านเส้นทางโค้ง

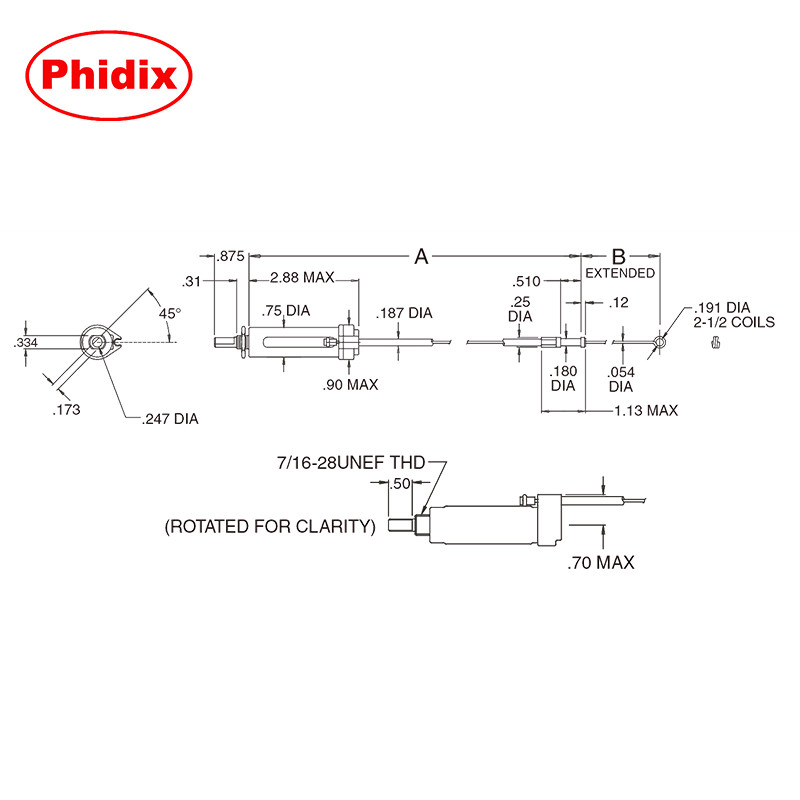

ข้อมูลจำเพาะทางเทคนิค
| พารามิเตอร์ |
ค่า |
| จังหวะการเดินทาง |
1.5" (± 0.1") |
| มุมอินพุต |
270° ± 10° |
| ความยาวสายเคเบิล |
12" – 72" (ปรับแต่งได้) |
| ช่วงอุณหภูมิ |
–30°C ถึง +100°C |
| เพลาอินพุต |
ทองเหลืองหรือสแตนเลส |
| อินเทอร์เฟซเกลียว |
3/8-24 UNF หรือ M12 |
ต้องการช่วงการเดินทาง เกลียว หรือวัสดุที่แตกต่างกันหรือไม่? ดูตัวเลือกที่กำหนดเอง →
คำถามที่พบบ่อย
ถาม: สายเคเบิลนี้กลับด้านได้หรือไม่?
ใช่ สามารถกำหนดค่าสำหรับการหมุนอินพุต CW หรือ CCW ได้
ถาม: สามารถติดตั้งสายเคเบิลในแผงหน้าปัดที่จำกัดได้หรือไม่?
แน่นอน ตัวเรือนที่ยืดหยุ่นและเพลาแบบมีเกลียวทำให้ติดตั้งบนแผงในกล่องหุ้มที่คับแคบได้ง่าย
ถาม: ปริมาณการสั่งซื้อขั้นต่ำคืออะไร?
เรามีทั้งต้นแบบปริมาณน้อยและการผลิตแบบ OEM ติดต่อเราเพื่อขอรายละเอียด
ถาม: ฉันสามารถขอจังหวะการเดินทางที่ยาวขึ้นหรือการสั่งงานแบบสองด้านได้หรือไม่?
มีให้ภายใต้การกำหนดค่าแบบกำหนดเอง ดูหน้าการปรับแต่งสำหรับรายละเอียด
ขอใบเสนอราคาหรือการจับคู่แบบร่าง
หากคุณกำลังออกแบบส่วนต่อประสานการควบคุมแผงหรือเปลี่ยนแอคทูเอเตอร์แบบหมุนรุ่นเก่า Phidix สามารถจัดหาชิ้นส่วนที่ตรงกันหรือออกแบบตามข้อกำหนดได้
