รายละเอียดของเคเบิลคลาจดดึงเท่านั้น รายละเอียดจําแนกของรุ่น
ค้นหาสายคลาจที่เหมาะสมสําหรับระบบควบคุมเครื่องจักรกลของคุณ
Phidix นําเสนอให้บริการสายเคเบิลคลาชช์ที่สามารถดึงได้เพียงอย่างเดียว ซึ่งออกแบบมาเพื่อตอบสนองความต้องการในการเชื่อมต่อ, การบรรทุก และการติดตั้งที่หลากหลายไม่ว่าคุณจะระบุอินเตอร์เฟซแบบ GM ลายแบบแมค หรือปลายสต๊อปที่มีเส้นใยคู่มือนี้มีรายละเอียดทางเทคนิคที่ชัดเจนและการจัดกลุ่มรุ่นเพื่อช่วยให้คุณเลือกการตั้งค่าที่เหมาะสม.
ภาพรวมแบบ
เราแบ่งเคเบิลลากคลาชของเราเป็น 6 รายการหลัก แต่ละรายการมีมาตรฐานโครงสร้างและการติดตั้งที่แตกต่างกัน
| ซีรี่ย์ |
Code รูปแบบ |
ลักษณะ ที่ น่า สังเกต |
| CA235-A-L |
ความยาวมาตรฐาน |
หัวเหล็กสายเคเบิล, ปลายแยก |
| CA236-A-L |
ความยาวมาตรฐาน |
โครงแกนเหล็ก แยกแยกต่าง ๆ / ปลายคงที่ |
| CA270-XXX |
สไตล์ GM |
โครงสร้างที่สอดคล้องกับ OE, clevis & รองเท้ารองเท้ายาง |
| CA271-A-L |
GM® สไตล์ |
เวอร์ชั่นการเดินทางที่ยาวกว่าที่มีการวางแผนที่คล้ายกัน |
| CA312-A-L |
สไตล์แมค® |
กําหนดโดยท่อ + ความยาวทั้งหมด |
| A183-XXX |
ซีรี่ย์เส้น |
จุดปลายกระจก/เส้นใย อุปกรณ์ประกอบแบบคอมแพคต์ |

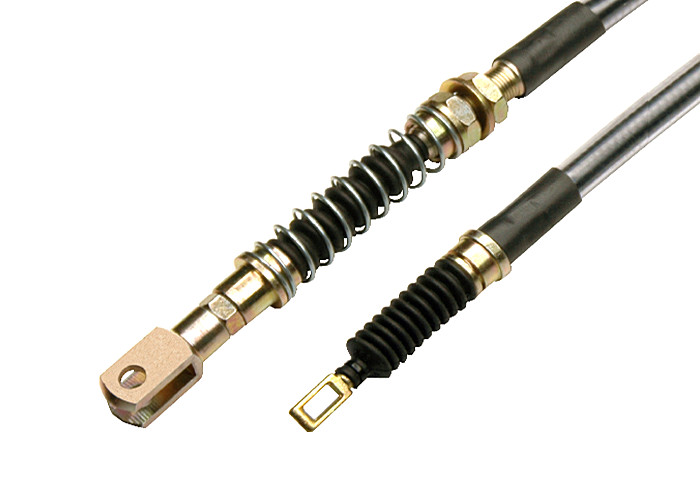

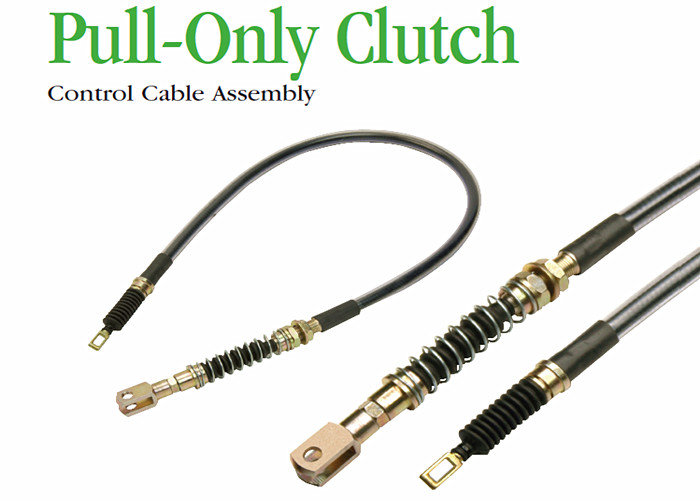

แสดงภาพของบางรุ่น
สรุปรายละเอียดแบบละแบบ
CA235-A-L / CA236-A-L
• พื้นฐานทางเดินทางกลที่ยืดหยุ่น
• ใช้ ปลาย แปลง หรือ กลม
• สามารถปรับความยาวได้ (A = การติดตั้งชัก; L = ความยาวทั้งหมด)
เหมาะสําหรับรถบรรทุก, รถบัส และระบบคลาชอุตสาหกรรมทั่วไป
CA270-XXX / CA271-A-L (สไตล์ GM)
• ออกแบบมาเพื่อเชื่อมต่อคลาชแบบเจเนอรัล มอเตอร์ส
• การป้องกันรองเท้ารองเท้ายาง
• จุดปลายคลิเวสทางด้านหนึ่ง จุดปลายคลิเวสทางด้านอีกด้าน
• CA271 = เวอร์ชั่นของ CA270
ปกติใช้ในเครื่องสํารอง OEM หรือเครื่องปรับปรุงที่เท่าเทียมกัน
CA312-A-L (Mack Style)
• กําหนดโดยความยาวของท่อ (A) และความยาวทั้งหมด (L)
• หัวเหล็กที่แข็งแรงที่มีท่อปิด
• ปลายแยกหรือปลายแท่งกลมเป็นตัวเลือก
• ปรับปรุงให้เหมาะสมกับรถบรรทุกหนักและรถก่อสร้าง
บ่อยในรถบรรทุก Mack และระบบชัสซี่อาชีพ
รุ่น A183-XXX
• ลักษณะ ชนิดปลายสต๊อปที่มีเส้นขัด: 5/16-24 หรือ 3/8-24
• การผสมปลาย: ช่อง-ช่อง / ช่อง-เส้นใย / ช่อง-เส้นใย
• เหมาะสําหรับการควบคุมการเคลื่อนที่ที่แน่น หรือการควบคุมคลาชที่เชื่อมต่อกับปิด
T = ระยะทางเดินทาง / L = ความยาวรวมของชุด
ปริมาตรเทคนิคทั่วไป
| ปริมาตร |
ระยะปกติ |
| โรคหลอดเลือดดํา |
50 มิลลิเมตร 150 มิลลิเมตร |
| ความยาวทั้งหมดของสายไฟ |
500 มิลลิเมตร 3000 มิลลิเมตร (แตกต่างกันตามชุด) |
| การตอบโต้ |
ต่ํากว่า 2 มิลลิเมตร |
| วัสดุหลัก |
สายเหล็ก |
| ตัวเลือกการนํา |
โพลีโปรไพเลน / ไนลอน / สับ |
| หน่วยทํางาน |
210 ¥ 400 ปอนด์ |
| อุณหภูมิการทํางาน |
¥40°C ถึง +120°C |
| วงจรโค้งขั้นต่ํา |
125 มม (5 นิ้ว) |
รองเท้าบูท, เสา, และแอนเกอร์การติดตั้งตามตัวแบบ
วิธี เลือก แบบ ที่ เหมาะ สม
ประเภทรุ่นที่ตรงกันตามข้อความต่อไปนี้:
• ประเภทของเครื่องติด: ผ่า, แยก, ไม้กลม
• ความยาวของกระบวนการ vs ความยาวของการติดตั้ง
• สิ่งแวดล้อม: อุณหภูมิ, ความสั่นสะเทือน, ขยะ
• ความเหมาะสมของ OEM (ตัวอย่างเช่น สไตล์ GM หรือ สไตล์ Mack)
