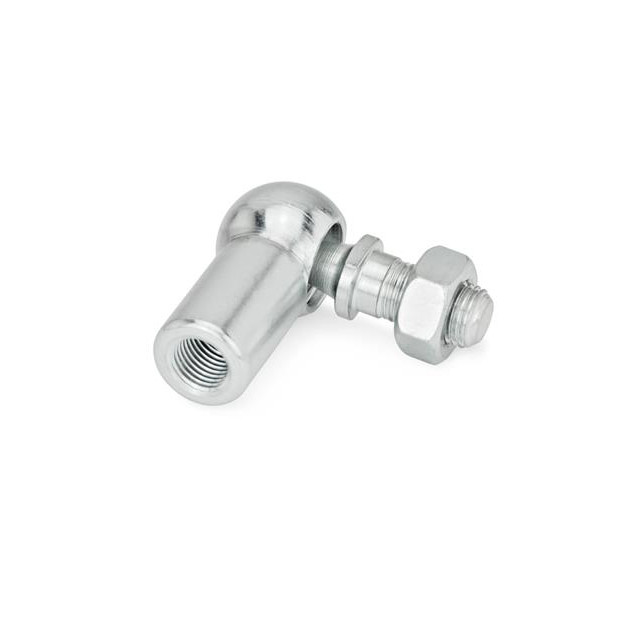

การเชื่อมต่อต่อลูกบอลที่มีเส้นใยประกอบด้วย ซ็อตลูกบอลและลูกบอล
[ คําอธิบายสินค้า ]
การเชื่อมต่อต่อลูกบอลที่มีเส้นใยประกอบด้วยซ็อตลูกบอลและสตูดลูกบอล
มุมหมุนสําหรับชนิดที่มีการจับความปลอดภัย (ชนิด CS) คือ 15°, โดยไม่มีการจับความปลอดภัย (ชนิด C) คือ 18°
ระหว่างการประกอบ, โซค็อตลูกบอลถูกผลักข้ามวงแหวนสล็อป, ซึ่งทําหน้าที่เป็นตัวยึด.การเชื่อมโยงของซ็อคเกตลูกบอล / สตูดลูกบอลสามารถได้รับการมั่นคงโดยการจับความปลอดภัยที่สามารถติดตั้งได้ง่าย
เพื่อป้องกันการเชื่อมต่อลูกกลมที่มีเส้นใยจากการติดเชื้อ สามารถใช้หมวกฝุ่นได้
แปลงหมึกหกเหลี่ยมเป็นส่วนหนึ่งของเส้นผูกลูกกลมที่มีเส้นผูกกับ stud ที่มีเส้นผูก
[ ป้องกันปลาย ]
ร่างและกระดูกลูกกลิ้ง โครงงานถูกเคลือบด้วยซินกและ passivated; กระดูกลูกกลิ้งถูก de-embrittled.
[ประเภท]
| C | เครื่องประกอบเครื่องยนต์ |
| CS | เครื่องยนต์ |
[ รายละเอียด ]
| บ้านและกระดานหมุน | ลูกบอล |
| เหล็ก | เหล็ก |
| • อสังหาริมทรัพย์ประเภท 5 | • กระชับ |
| • ทองแดงเคลือบ, ปลาย passivated ไม่มีสี | • โซกิตลูกบอลเคลือบ |
[มิติใน: เมตร]
| d1 | d2 | d3 | d5 | d6 | l1 | l3 | l4 | t | A/F | นาที | |
| H9/h9 | ใยมือขวา | สายมือซ้าย | สาย | นาที | พลังการดึงออก | ||||||
| 8 | M 5 | M 5L | M 5 | 8 | 12.8 | 10 | 8.5 | 22 | 10.5 | 7 | 6.74 ปอนด์ (30 น) |
| 10 | M 6 | M 6L | M 6 | 10 | 14.8 | 12.5 | 10.5 | 25 | 11.5 | 8 | 8.99 ปอนด์ (40 น) |
| 13 | M 8 | M 8L | M 8 | 13 | 19.3 | 16.5 | 12 | 30 | 14 | 11 | 13.49 lbf (60 N) |
| 16 | M 10 | M 10L | M 10 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf (80 N) |
| 16 | M 12 | M 12L | M 12 | 16 | 24 | 20 | 15 | 35 | 15.5 | 13 | 17.98 lbf (80 N) |
| 19 | M 14F | M 14FL | M 14 x 15 | 22 | 30 | 28 | 19.5 | 45 | 21.5 | 16 | 22.48 ปอนด์ (100 น) |

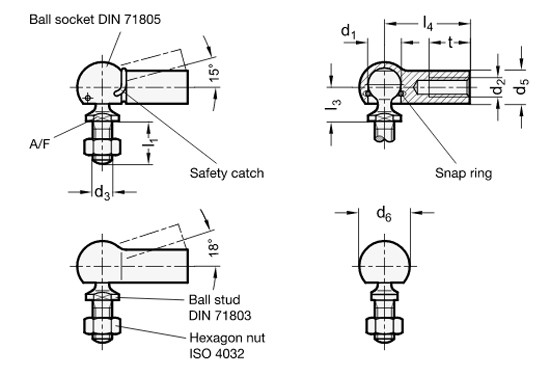

[วาด]
