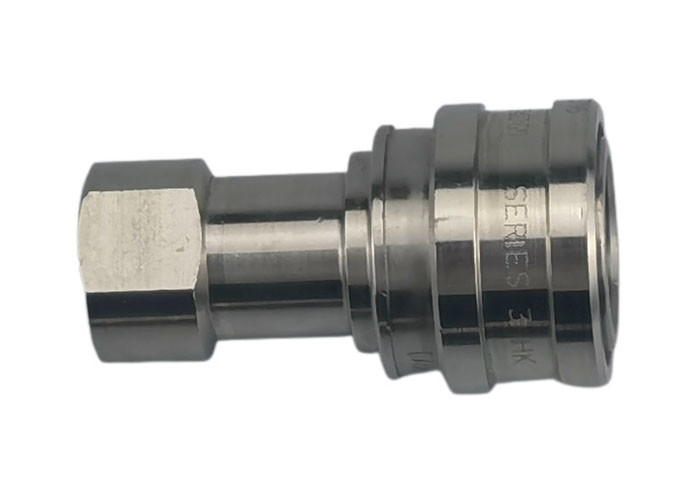

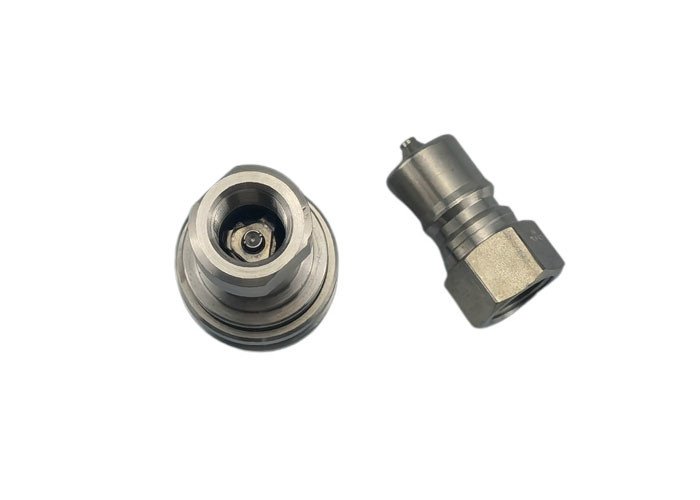

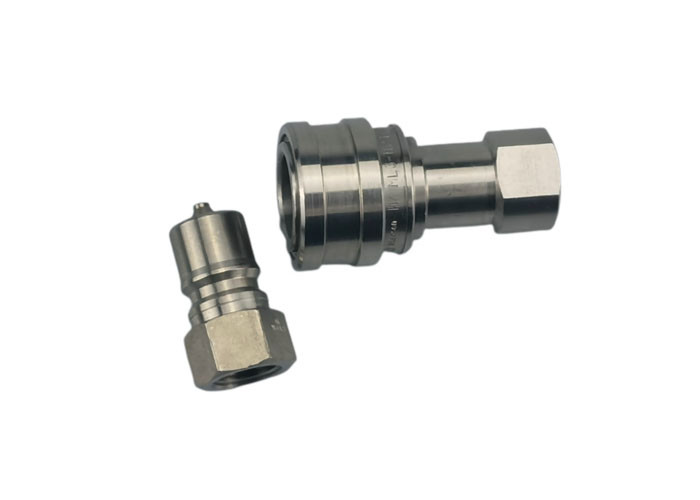

ไฮดรอลิกคัพพลายด่วน สแตนเลส 316 แบบปิด ไฮดรอลิกคัพพลายด่วน
การสลับการเชื่อมเร็ว
ลักษณะ
CB-SPL-1FG / CB-SPM-1FG ใช้ในอุปกรณ์ก่อสร้าง, การใช้งานไฮดรอลิกคอปปิ้ง Double-Shut-Off เหล่านี้สามารถพบได้ทุกที่ที่สายการถ่ายทอดของเหลวจําเป็นต้องเชื่อมต่อและตัดต่อสําหรับการทํางานหรือบํารุงรักษาของอุปกรณ์และการสูญเสียของเหลวไม่น่าสนใจ
วัสดุมาตรฐาน
| ขนาดร่างกาย | พาร์ทโน | สาย | A | B | ท่ามกลางอพาร์ทเมนต์ |
| 1/8" | ขนาดของกระบอก | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/8" | สินค้าที่ได้รับการจัดจําหน่าย | 1/8-27 | 1.91 | 0.98 | 0.56 |
| 1/4" | CB-S2L-1FG/CB-S2M-1FG | การ สร้าง ความ คุ้มค่า | 2.26 | 1.17 | 0.75 |
| 1/4" | CB-S2L-1FN/CB-S2M-1FN | การ สร้าง ความ รู้สึก | 2.26 | 1.17 | 0.75 |
| 3/8" | CB-S3L-1FG/CB-S3M-1FG | 3/8-19 | 2.56 | 1.42 | 0.88 |
| 3/8" | CB-S3L-1FN/CB-S3M-1FN | 3/8-18 | 2.56 | 1.42 | 0.88 |
| 1/2" | CB-S4L-1FG/CB-S4M-1FG | การ สนับสนุน | 2.96 | 1.86 | 1.13 |
| 1/2" | ขนาดของเครื่องยนต์ | การ สนับสนุน | 2.96 | 1.86 | 1.13 |
| 3/4" | CB-S6L-1FG/CB-S6M-1FG | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 3/4" | ขนาดของเครื่องยนต์ | 3/4-14 | 3.48 | 2.22 | 1.31 |
| 1" | CB-S8L-1FG/CB-S8M-1FG | 1-11 | 4.13 | 2.61 | 1.75 |
| 1" | ขนาดของเครื่องยนต์ | 1-11 |
4.13 | 2.61 | 1.75 |
| ขนาดร่างกาย | พาร์ทโน | สาย | C | D | E | HEX |
| 1/8" | CB-P1L-1FG/ CB-P1M-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/8" | CB-P1L-1FG/ CB-P1M-1FG | 1/8-27 | 1.26 | 0.65 | 0.44 | 0.56 |
| 1/4" | CB-P2L-1FG/ CB-P2M-1FG | การ สร้าง ความ คุ้มค่า | 1.52 | 0.87 | 0.56 | 0.75 |
| 1/4" | CB-P2L-1FN/ CB-P2M-1FN | การ สร้าง ความ รู้สึก | 1.52 | 0.87 | 0.56 | 0.75 |
| 3/8" | CB-P3L-1FG/ CB-P3M-1FG | 3/8-19 | 1.76 | 1.01 | 0.61 | 0.88 |
| 3/8" | CB-P3L-1FN/ CB-P3M-1FN | 3/8-18 | 1.76 | 1.01 | 0.61 | 0.88 |
| 1/2" | CB-P4L-1FG/ CB-P4M-1FG | การ สนับสนุน | 2.03 | 1.30 | 0.76 | 1.13 |
| 1/2" | CB-P4L-1FN/ CB-P4M-1FN | การ สนับสนุน | 2.03 | 1.30 | 0.76 | 1.13 |
| 3/4" | CB-P6L-1FG/ CB-P6M-1FG | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 3/4" | CB-P6L-1FN/ CB-P6M-1FN | 3/4-14 | 2.36 | 1.52 | 0.71 | 1.31 |
| 1" | CB-P8L-1FG/ CB-P8M-1FG | 1-11 | 2.85 | 1.88 | 0.97 | 1.63 |
| 1" | CB-P8L-1FN/ CB-P8M-1FN | 1-11 |
2.85 | 1.88 | 0.97 | 1.63 |
