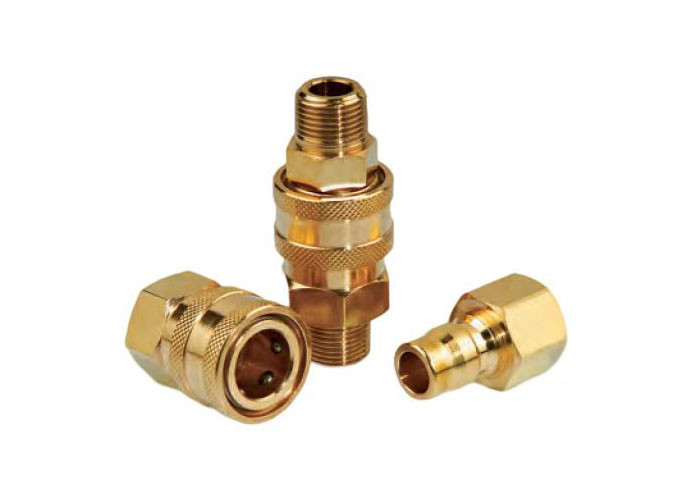

การประยุกต์ใช้ในระบายน้ําสูงสุดแบบญี่ปุ่น ไฮดรอลิก คอปปลาส รวดเร็ว
การประยุกต์ใช้: ซีรีส์เป็นการเชื่อมต่อที่ไม่คลื่นสําหรับการใช้งานที่ต้องการการไหลผ่านสูงสุดช่องเปิดให้ความดันลดลงต่ําที่สุดของการออกแบบการเชื่อมเร็วใด ๆ และเป็นที่เหมาะสมสําหรับการใช้งาน เช่น น้ําแรงดันสูงและเครื่องล้างควาย, เครื่องทําความสะอาดพรมและสายน้ําเย็นหมักและการใช้งานอื่น ๆ มากมายที่ไม่มีวาล์ว
รายละเอียด:
| ขนาดร่างกาย | 1/8 | 1/4 | 3/8 | 1/2 |
| อัตราความดัน ((PSI) | ||||
| สีแดง Cplr/Npl | 1000 | 1000 | 1000 | 1000 |
| SS Cplr/Npl | 2000 | 2000 | 1500 | 1500 |
| ค่าอัตราการไหล ((GPM) | 3 | 6 | 12 | 12 |
| ระยะอุณหภูมิ ((std seal) | -20°C ถึง +120°C | |||
ลักษณะ:
1ช่องเจาะที่เรียบและเปิด โดยไม่มีวาล์วในครึ่งใด ๆ ให้การลดความดันอย่างน้อยและอนุญาตให้การจับง่ายในแอพลิเคชั่นที่เส้นเดียวกันถูกใช้สําหรับสื่อมากกว่าหนึ่ง

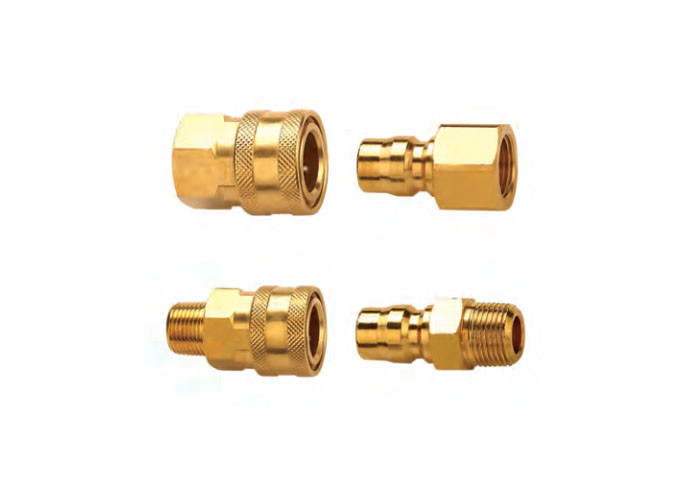

2. คอปเลอร์และ nipples ได้รับการแปรรูปจากสต็อคแท่งที่แข็งแรงที่ให้การคอปเลอร์ที่มีคุณภาพที่ทนทาน
3หนวดมีในทองแดงและสแตนเลส 304 เป็นวัสดุผลิตภัณฑ์มาตรฐาน
4นมมีในสแตนเลส 304 สีทองแดง
5การเชื่อมคือการเชื่อมแบบ "แลกเปลี่ยน" เพราะในมิติและการทํางานสามารถเชื่อมต่อกันได้กับการเชื่อมแบบเดียวกันที่ทําโดยผู้ผลิตอื่น ๆ
6.เข้ากันได้กับ NITTO TSP Series
| ส่วนที่ห้า | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SF | 27 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SF | 32 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SF | 35.8 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SF | 42.6 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SF | 49.5 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SF | 59.3 | 57.8 | 50 | 22 | ZG1 |
| ส่วนที่ห้า | LS | ¢ D | HEX1 | A | T |
| CB-RD-01SM | 30 | 17.5 | 14 | 9 | ZG1/8 |
| CB-RD-02SM | 42 | 24 | 19 | 13 | ZG1/4 |
| CB-RD-03SM | 46.3 | 28.3 | 23 | 13 | ZG3/8 |
| CB-RD-04SM | 56.1 | 35 | 29 | 17 | ZG1/2 |
| CB-RD-06SM | 61 | 41 | 36 | 18 | ZG3/4 |
| CB-RD-08SM | 67.3 | 57.8 | 50 | 22 | ZG1 |
| ส่วนที่ห้า | LP | C | HEX2 | A | T |
| CB-RD-01PF | 26 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PF | 35 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PF | 38 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PF | 45 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PF | 50 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PF | 61 | 36 | 50 | 22 | ZG1 |
| ส่วนที่ห้า | LP | C | HEX1 | A | T |
| CB-RD-01PM | 32 | 15.5 | 14 | 9 | ZG1/8 |
| CB-RD-02PM | 38 | 18 | 19 | 13 | ZG1/4 |
| CB-RD-03PM | 43 | 21.2 | 23 | 13 | ZG3/8 |
| CB-RD-04PM | 52 | 24.5 | 29 | 17 | ZG1/2 |
| CB-RD-06PM | 56 | 28 | 36 | 18 | ZG3/4 |
| CB-RD-08PM | 73 | 36 | 50 | 22 | ZG1 |
