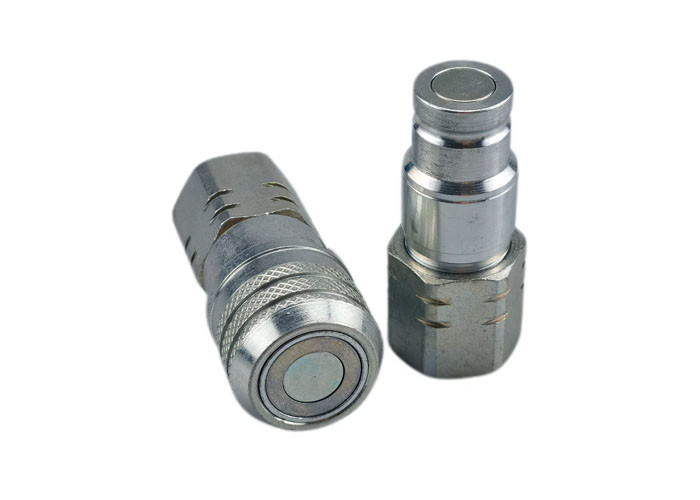

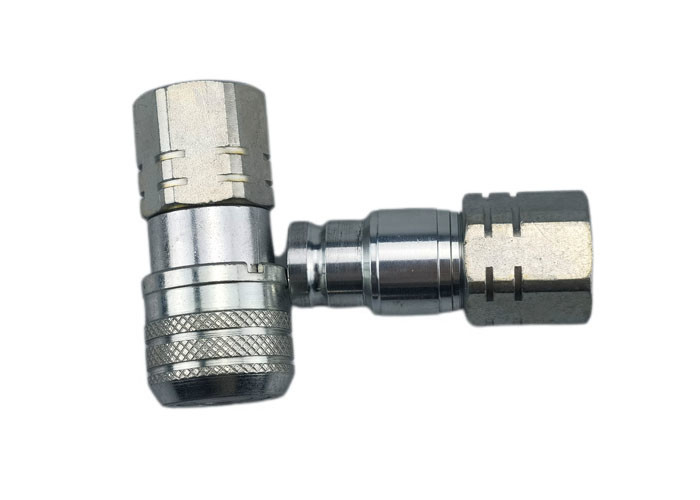

1/4' ISO16028 Flat Face Hydraulic Standard Steel Flat Face Couplings การเชื่อมต่อหน้าเรียบจากเหล็ก
เครื่องเชื่อมซีรีส์ CB-6 เป็นเครื่องเชื่อมไฮดรอลิกหน้าเรียบแบบหักแห้งหรือระบายน้อยที่ตอบสนองมาตรฐาน ISO16028 ขนาดตัวคือ 1/4 " 3/8" 1/2 " 5/8 " 3/4 " และ 1 "
การใช้งาน
ซีรีส CB-6 เหมาะสําหรับการใช้งานที่ระบายน้ําเป็นปัญหาและการแลกเปลี่ยนกับผู้ผลิตอื่น ๆ เป็นสิ่งสําคัญอุปกรณ์การเกษตร, อุปกรณ์เหมืองแร่, การบํารุงรักษาทางรถไฟฟ้า, เครื่องยกถังบนหัว, เครื่องบรรทุกกระบะ
วัสดุมาตรฐาน
ลักษณะ
| ขนาดร่างกาย | พาร์ทโน | สาย | A | B | HEX |
| 1/4" | CB-S2S-6FN | 1/4 | 2.32 | 1.10 | 0.87 |
| 3/8" | CB-S3S-6FN | 3/8 | 2.87 | 1.26 | 1.18 |
| 3/8" | CB-S3S-6FN | 1/2 | 2.87 | 1.26 | 1.18 |
| 1/2" | CB-S4S-6FN | 1/2 | 3.31 | 1.50 | 1.42 |
| 1/2" | CB-S4S-6FN | 3/4 | 3.31 | 1.50 | 1.42 |
| 5/8" | CB-S5S-6FN | 1/2 | 3.23 | 1.65 | 1.42 |
| 5/8" | CB-S5S-6FN | 3/4 | 3.39 | 1.65 | 1.42 |
| 3/4" | CB-S6S-6FN | 3/4 | 3.74 | 1.89 | 1.61 |
| 3/4" | CB-S6S-6FN | 1?? | 3.86 | 1.89 | 1.61 |
| 1" | CB-S8S-6FN | 1-1/4 | 4.33 | 2.17 | 2.17 |
| ขนาดร่างกาย | พาร์ทโน | สาย | C | D | HEX |
| 1/4" | CB-P2S-6FN | 1/4 | 2.05 | 0.63 | 0.87 |
| 3/8" | CB-P3S-6FN | 3/8 | 2.52 | 0.78 | 1.18 |
| 3/8" | CB-P3S-6FN | 1/2 | 2.52 | 0.78 | 1.18 |
| 1/2" | CB-P4S-6FN | 1/2 | 2.91 | 0.96 | 1.42 |
| 1/2" | CB-P4S-6FN | 3/4 | 2.95 | 0.96 | 1.42 |
| 5/8" | CB-P5S-6FN | 1/2 | 2.87 | 1.06 | 1.42 |
| 5/8" | CB-P5S-6FN | 3/4 | 2.95 | 1.06 | 1.42 |
| 3/4" | CB-P6S-6FN | 3/4 | 3.39 | 1.18 | 1.61 |
| 3/4" | CB-P6S-6FN | 1?? | 3.39 | 1.18 | 1.61 |
| 1" | CB-P8S-6FN | 1-1/4 | 3.54 | 1.42 | 2.17 |
