คู่มือการติดตั้งหัวต่อสายเคเบิลแบบบิดล็อค

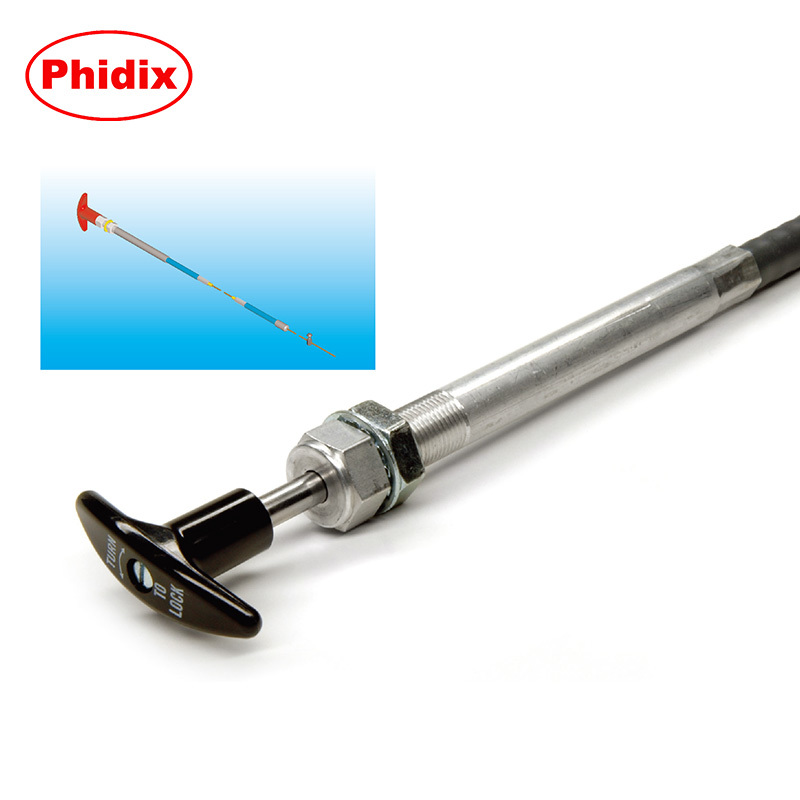

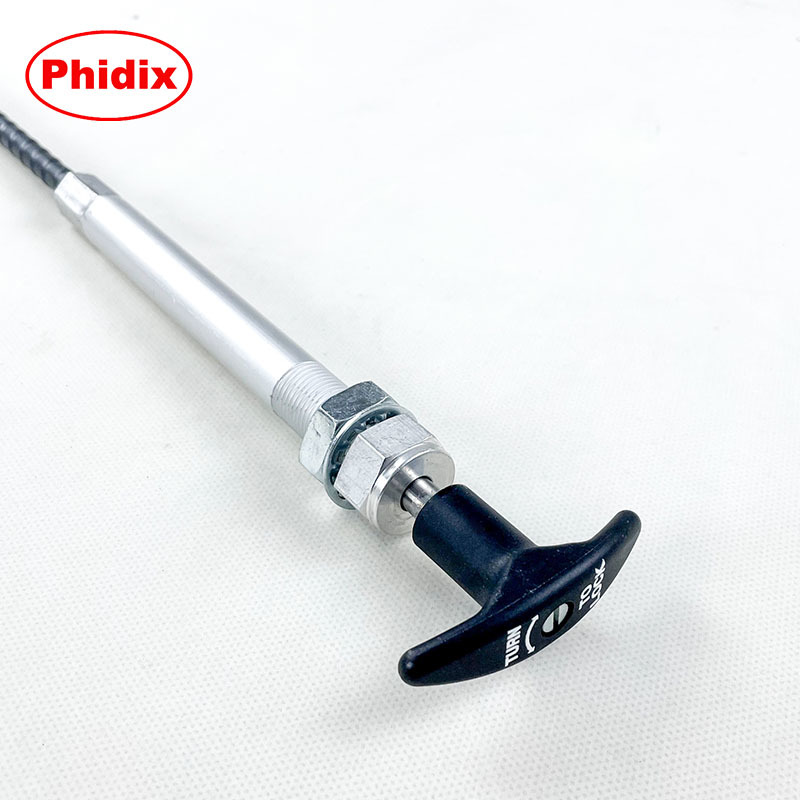

ในระบบสายควบคุมเชิงกล หัวสายเคเบิล — หรือที่เรียกว่าหัวควบคุมหรือข้อต่อปลาย — มีความสำคัญพอๆ กับตัวสายเคเบิลเอง หัวสายเคเบิลแบบ Twist-Lock ให้การล็อคด้วยตนเองผ่านกลไก T-handle แบบหมุนหนึ่งในสี่รอบ และทำหน้าที่เป็นส่วนต่อประสานหลักระหว่างผู้ปฏิบัติงานและระบบ

หน้านี้เน้นที่ หัวควบคุมแบบ Twist-Lock ในฐานะส่วนประกอบ โดยให้ข้อมูลเชิงลึกเกี่ยวกับ:

•  โครงสร้างภายในและกลไกการล็อค

•  รูปแบบการติดตั้งและการติดตั้งแผงควบคุม

•  การกำหนดค่าปลายเอาต์พุต (แบบมีเกลียว, แบบมีร่อง, แบบ U-fork)

•  การใช้งานหลักในระบบจริง

กำลังมองหาชุดสายเคเบิลสำเร็จรูปอยู่ใช่ไหม เยี่ยมชม หน้าหลัก Phidix Twist-Lock

กลไกการล็อค: โครงสร้างภายใน

คุณสมบัติที่โดดเด่นของหัวสายเคเบิลแบบ Twist-Lock คือ การล็อคเชิงกลแบบหมุนหนึ่งในสี่รอบ. เมื่อหมุน T-handle ปลอกล็อคจะประกบกับเดือยหรือร่องภายใน ซึ่งจะป้องกันการเคลื่อนไหวได้อย่างมีประสิทธิภาพจนกว่าจะปลดล็อคด้วยตนเอง

กลไกนี้ช่วยขจัดปัญหาการเลื่อนตำแหน่งที่เกิดจาก:

•  การสั่นสะเทือนของเครื่องยนต์

•  การกระแทกโดยไม่ได้ตั้งใจ

•  การดีดกลับจากระบบที่ทำงานด้วยสปริง

ตัวล็อคยึดแน่นโดยไม่ต้องใช้สปริงหรือแคลมป์เพิ่มเติม

รูปแบบการติดตั้งและการติดตั้ง

Phidix นำเสนอโซลูชันการติดตั้งที่หลากหลายเพื่อรองรับความต้องการของ OEM และการติดตั้งใหม่:

•  การติดตั้งน็อตด้านหน้าแบบมีเกลียว – ติดตั้งง่ายและเชื่อถือได้

•  การติดตั้งแผ่นแบบ Snap-In – ติดตั้งโดยไม่ต้องใช้เครื่องมือเพื่อการประกอบที่รวดเร็วยิ่งขึ้น

•  การติดตั้งขายึดด้านหลัง – เหมาะสำหรับการรวมเข้ากับตัวเรือนสำเร็จรูป

ตัวเลือกที่จับที่มี:

•  T-handle สีดำ (มาตรฐานสำหรับการใช้งานทั่วไป)

•  T-handle รหัสสีแดง (สำหรับฟังก์ชันโช้ค, PTO หรือหยุดเครื่องยนต์)

การกำหนดค่าปลายเอาต์พุต

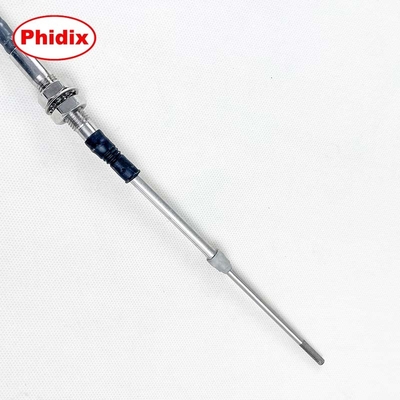

หัว Phidix Twist-Lock สามารถจับคู่กับการออกแบบปลายเอาต์พุตหลายแบบเพื่อให้ตรงกับระบบเชิงกลที่แตกต่างกัน:

มีชุดค่าผสมแบบกำหนดเองของประเภทแกนใน, ข้อต่อปลาย และความยาวสายเคเบิลตามคำขอ

การใช้งานทั่วไป

หัวสายเคเบิลแบบ Twist-Lock มักใช้เป็นส่วนต่อประสานการล็อคแบบโมดูลาร์ในระบบที่ต้องการการควบคุมตำแหน่งด้วยตนเองที่ปลอดภัย โดยทั่วไปจะพบใน:

•  สายคันเร่งเครื่องยนต์ดีเซล

•  การควบคุมการหยุดเครื่องยนต์และการปิดเชื้อเพลิง

•  กลไกการเปิดใช้งาน PTO

•  ลูกบิดโช้คบนยานยนต์ทางทะเลและยานยนต์เพื่อการพักผ่อนหย่อนใจ

•  ตัวกำหนดตำแหน่งวาล์วด้วยตนเองในระบบอุตสาหกรรม

นอกจากนี้ ยังมีให้เลือกเป็น ข้อต่อปลายทดแทน เข้ากันได้กับชุดสายเคเบิลแบบ push-pull มาตรฐานหลายแบบ

ผลิตภัณฑ์ที่เกี่ยวข้องและการปรับแต่ง OEM

Phidix นำเสนอผลิตภัณฑ์ที่หลากหลาย:

•  หัวสายเคเบิลแบบ Twist-Lock แบบสแตนด์อโลน (ไม่รวมสายเคเบิล)

•  ชุดสายเคเบิลสำเร็จรูปที่มีด้ามจับแบบ Twist-Lock

•  การกำหนดค่าพร้อมใช้งานสำหรับ OEM พร้อมปรับแต่งได้:

•  สีของด้ามจับ

•  การตั้งค่าแรงตึงในการล็อค

•  ประเภทการติดตั้ง

•  รูปแบบปลายเอาต์พุต

เรียนรู้เพิ่มเติมเกี่ยวกับ ตัวเลือกข้อต่อปลายแบบ Twist-Lock
